Метод с числовыми отметками

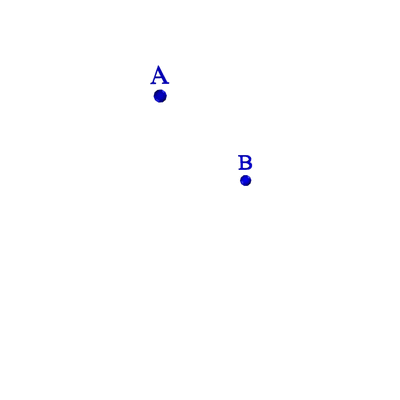

В проекциях с числовыми отметками плоскость проекций П_i называют плоскостью нулевого уровня и обозначают П₀. Идея этого метода состоит в том, что на плоскость П₀ ортогонально проецируют точку и вместе с проекцией точки задают ее расстояние до плоскости  П₀. Это расстояние называют числовой отметкой точки, задают его обычно в метрах. Числовую отметку точки пишут внизу справа от обозначения ее изображения.

Если плоскость нулевого уровня расположена горизонтально, то чертеж называют планом. На плане всегда указывают линейный масштаб. При необходимости дают ориентацию относительно сторон света.

Очень удобно в проекциях с числовыми отметками изображать линии уровня, все точки которых имеют одинаковые отметки. Линии уровня проецируются на П₀ без искажения своей формы.

Проекции с числовыми отметками позволяют просто решать многие задачи. Обратимость чертежей в проекциях с числовыми отметками очевидна.

Зарождение идеи этого метода относят к средним векам. Уже тогда многие народы, пользующиеся картами с показаниями морских глубин, умели изображать точку при помощи ее проекции и отметки. Однако теоретическое обоснование метод получил лишь в XIX веке благодаря французскому военному инженеру – капитану Нуазе.

Чертежи в проекциях с числовыми отметками построены на одной плоскости проекций – на одной картине и часто называются однокартинными.
