Рассмотрим три основных варианта взаимного расположения точек, в зависимости от соотношения координат определяющих их положение в пространстве:

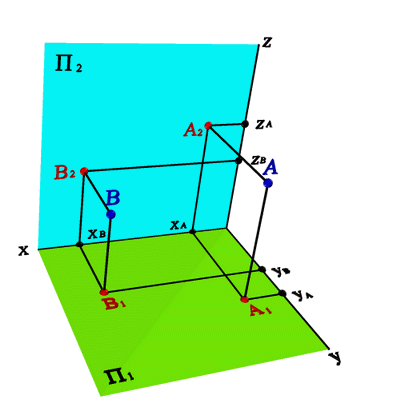

1. Точки А и В, все три координаты которых отличаются. Их взаимное расположение можно оценить по удаленности к плоскостям проекций:

• Y_А > Y_В. Точка А расположена дальше от плоскости П₂ и ближе к наблюдателю, чем точка В;

• Z_А > Z_В. Точка А расположена дальше от плоскости П₁ и ближе к наблюдателю, чем точка В;

• X_А < X_В. Точка В расположена дальше от плоскости П₃ и ближе к наблюдателю, чем (при взгляде слева) точка А.
